Eco 12 hőszivattyú szerelvényi rajz és pótalkatrészek
Pótalkatrész-lista
YDK-40-6 típusú, 40 W-os ventilátor-motor az Eco 12 hőszivattyúhoz – 7010522
€151,45
Ventilátorlapát 420 mm × 148 mm, 9 mm-es furat, jobbra forgás – 7010539
€43,95
High Pressure Protection Switch 2.9/2.3 MPa (Green) - 7010530
€21,95
Alacsony nyomású védelmi kapcsoló 0,3–0,6 MPa, fekete – 7010529
€21,95
Hőszivattyú ventilátor-motor kondenzátor, 3 µF, négyzet alakú dugaszolható – 7010417
€23,95
Motoros sorkapocs 380–400 V / 16 A – 7010526
€6,45
CJX9B-25S/D mágneskapcsoló relé, 220–240 V váltakozó áram, Eco 12 hőszivattyúhoz – 7010519
€142,95
Motorüzemű kondenzátor, 60 µF, kerek, AMP – 7010433
€39,95
ZL 6671 vezérlő áramköri lap – 7010512
€168,45
50 mm-es vízcsatlakozó préscsatlakozó – 7014126
€41,95
Állítható termosztát – 7010517
€83,95
Mechanical Switch Black/Red - 7010516
€41,95
Hydro-Pro hőszivattyú környezeti hőmérséklet-érzékelő T5 – 7010537
€10,45
Csőhőmérséklet-érzékelő T3 – 7010533
€12,45
Nyomásmérő 0–55 bar R410A – 7010518
€47,45
Vízáramlás-kapcsoló az ECO Hydro-Pro hőszivattyúhoz – 7010531
€120,95
Eco 12 hőszivattyú téli burkolat oldalsó vízcsatlakozási nyílással, 102×32×60 cm – 7009814
€69,95
Leírás

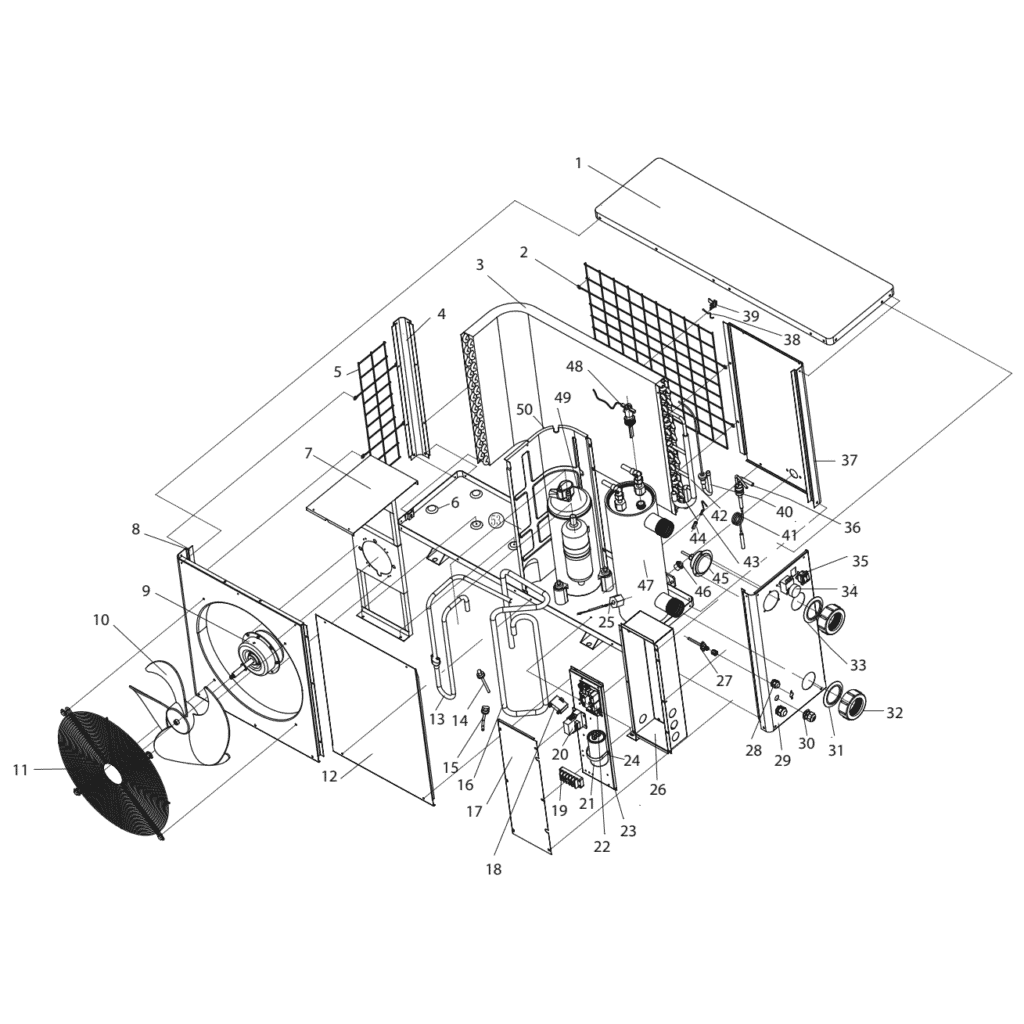

Bosta Eco 12 hőszivattyú robbantott ábra & alkatrészek
Ez az oldal a Bosta Eco 12 medencehőszivattyú hivatalos robbantott ábráját és teljes alkatrészjegyzékét tartalmazza, gyári hivatkozási szám 7008316. Az ábra a készüléket 50 számozott pozícióra bontja, lefedve minden főbb egységet a külső burkolattól és a ventilátor szekciótól kezdve egészen a hűtőközeg-körig, az elektromos dobozig és a vízoldali csatlakozásokig. Akár medencetulajdonosként keres egy hibát, akár szerelőként rendel pótalkatrészt, az alábbi ábra és alkatrészlista néhány percen belül lehetővé teszi a szükséges alkatrész pontos azonosítását. Ahol a Bosta egy raktározható alkatrészhez cikkszámot rendelt, az a hivatkozás közvetlenül szerepel az alkatrészlistában, így egyértelműen beteheti a kosarába.
Hogyan lehet a számozott ábra segítségével megtalálni az alkatrészt?
A robbantott ábrán nyomtatott minden számozott jelölés közvetlenül megfelel az alábbi alkatrészlista egy sorának — keresse meg a készülék azon területét, ahol a gyanús alkatrész található, jegyezze fel a jelölés számát, majd keresse meg azt a számot a táblázat “Poz.” oszlopában. Miután megtalálta a pozíciószámot, a cikkszám oszlop megadja a pontos Bosta alkatrész-hivatkozást a rendeléshez. Vegye figyelembe, hogy egyes pozíciószámok ebben az ábrán egynél többször is megjelennek a táblázatban: ez akkor fordul elő, amikor egy ábrán szereplő egyetlen jelölés olyan egységet takar, amelyhez saját, rendelhető cikkszám tartozik egy csak leíró jellegű sor mellett — rendelés előtt gondosan ellenőrizze mindkét sort, hogy eldönthesse, melyik hivatkozást rendelje. Vegye figyelembe azt is, hogy a 44-es pozíció hiányzik ebből az alkatrészjegyzékből, ezért ha az ábrán a jelöléseket számolja, ne lepődjön meg a 43-as és 45-ös pozíció közötti kihagyáson. Ha nem biztos abban, hogy két hasonlóan leírt alkatrész közül melyik felel meg az Ön készülékének, vesse össze a fizikai leírást a “Leírás” oszlopban — az olyan részletek, mint a méretek (például a 10-es pozícióban szereplő 420 mm × 148 mm-es ventilátorlapát), a kondenzátorok értékei (3 µF a 18-as pozíciónál, 60 µF a 21-es pozíciónál), vagy a színkódolás (kék vízbemeneti csavar a 31-es pozíciónál, piros kimeneti csavar a 33-as pozíciónál) segítenek megerősíteni a helyes egyezést rendelés előtt.
A Bosta Eco 12 fő cserélhető egységei
Az Eco 12 egy levegő forrású medencehőszivattyú, melynek fő szervizelhető szekciói négy területre oszlanak természetes módon: légoldal, hűtőközeg-kör, vízoldal és elektromos doboz. A légoldalon a ventilátormotor (9. pozíció, 40 W teljesítmény) hajtja a ventilátorlapátot (10. pozíció, 420 mm × 148 mm), hogy a környezeti levegőt az elpárologtató tekercsen (3. pozíció) keresztül szívja; a hátsó rács (2. pozíció) és a bal oldali rács (5. pozíció) védi ezt a légáramlási útvonalat, és gyakran szenvednek ütés vagy UV-károsodás miatt. A hűtőközeg-kör a kompresszortól (49. pozíció) indul a folyadékleválasztón (40. pozíció) és a kapillárison (41. pozíció) keresztül, a rendszer nyomását a nagynyomású védőkapcsoló (14. pozíció) és a kisnyomású védőkapcsoló (15. pozíció) felügyeli; a 45-ös pozícióban egy 5,5 MPa / 100 °C névleges értékű nyomásmérő óra található szervizelési célból. A hő a titán hőcserélőn (47. pozíció) keresztül adódik át a medence vizének, amelyet a gyűjtőcsövek (42. pozíció) és a hőcserélőt a kapillárissal összekötő cső (36. pozíció) táplál. A vízoldali működés a vízáramlás-kapcsolón (48. pozíció) alapul, amely megakadályozza a készülék szárazon futását, valamint a kék színű vízbemeneti csavaron (31. pozíció), a piros színű vízkimeneti csavaron (33. pozíció) és a vízcsatlakozó anyán (32. pozíció). Az elektromos dobozt — amelyet a 17. és 26. pozícióban lévő fedelek védenek — a ZL 6671 fő vezérlőpanel (22. pozíció), az AC kommunikátor (20. pozíció), a termosztát (34. pozíció), a mechanikus kapcsoló (35. pozíció), a kapocslécek (19. pozíció), valamint mind a ventilátormotorhoz tartozó 3 µF-os kondenzátor (18. pozíció), mind a kompresszorhoz tartozó 60 µF-os kondenzátor (21. pozíció) alkotja. A hőmérséklet-figyelést a 39-es pozícióban lévő érzékelőrögzítő kapoccsal rögzített környezeti hőmérséklet-érzékelő (38. pozíció) és a 43-as pozícióban lévő csőhőmérséklet-érzékelő végzi.
A változatok és a csomagméretek közötti választás
A Bosta Eco 12 alkatrészjegyzéke egyetlen pozícióhoz sem tartalmaz betűjelzéssel ellátott alváltozatokat (például “10a / 10b”), így minden pozíciószám egyetlen leíráshoz van hozzárendelve — ennél a modellnél nem kell méretváltozatok között választania ugyanazon jelölésszámon belül. Ahol egy pozícióhoz konkrét méret- vagy elektromos érték tartozik, az a specifikáció az elsődleges kiválasztási szempont: a 10-es pozícióban lévő ventilátorlapátnak meg kell felelnie a megadott 420 mm átmérőnek és 148 mm osztásnak, a 18-as és 21-es pozícióban lévő két kondenzátornak pedig pontosan meg kell egyeznie a megfelelő µF értékkel, mivel egy hibás kapacitású alkatrész helyettesítése befolyásolja a motor vagy a kompresszor indítási teljesítményét. A vízcsatlakozó szerelvényekhez, például a 32-es pozícióban lévő csatlakozó anyához, rendelés előtt ellenőrizze a menetszabványt a meglévő csővezetékhez képest, mivel a medencehőszivattyúk metrikus vagy BSP menettípust is használhatnak. Az 50-es pozícióban szereplő elzárópanel / téli burkolat (cikkszám: 7009814) szezonális kiegészítő tartozék, nem fogyóeszköz; ha mechanikai alkatrészekkel együtt rendeli, kezelje külön tételként, hogy elkerülje az összetévesztést az 1–8. pozíciókban található szerkezeti burkolati elemekkel.
