Flotide/MEGA hőszivattyú, A típusú be-/kikapcsoló (A5/32 típus) robbantott ábra és pótalkatrészek
Pótalkatrész-lista
Flotide/MEGA - Heat Pump Fan Motor YKT-32-6-203L - 7024886
€118,45
Flotide/MEGA – Hőszivattyú ventilátorlapát 427 mm × 139 mm, kék – 7024888
€31,95
Flotide/MEGA – Hőszivattyú magasnyomás-kapcsoló 3,6–4,2 MPa – 7024793
€21,95
Flotide/MEGA – Alacsony nyomáskapcsoló 0,1–0,3 MPa (A3/32 hőszivattyú) – 7024791
€21,95
Flotide/MEGA - LED Display & Controller Board RC-112E (WJL) for Plug & Play A3/32 Heat Pump - 7024894
€67,45
Flotide/MEGA – Hűtőközeg-nyomásmérő, 63 mm, 0–65 bar, R32, hátsó csatlakozás: 1/4" – 7025310
€46,45
Flotide/MEGA – Hőszivattyú vízáramlás-kapcsoló 32 mm-es ragasztós adapterrel – 7006471
€51,45
Leírás
Flotide/MEGA / MEGA hőszivattyú Type A On/Off (Type A5/32) robbantott ábra & pótalkatrészek

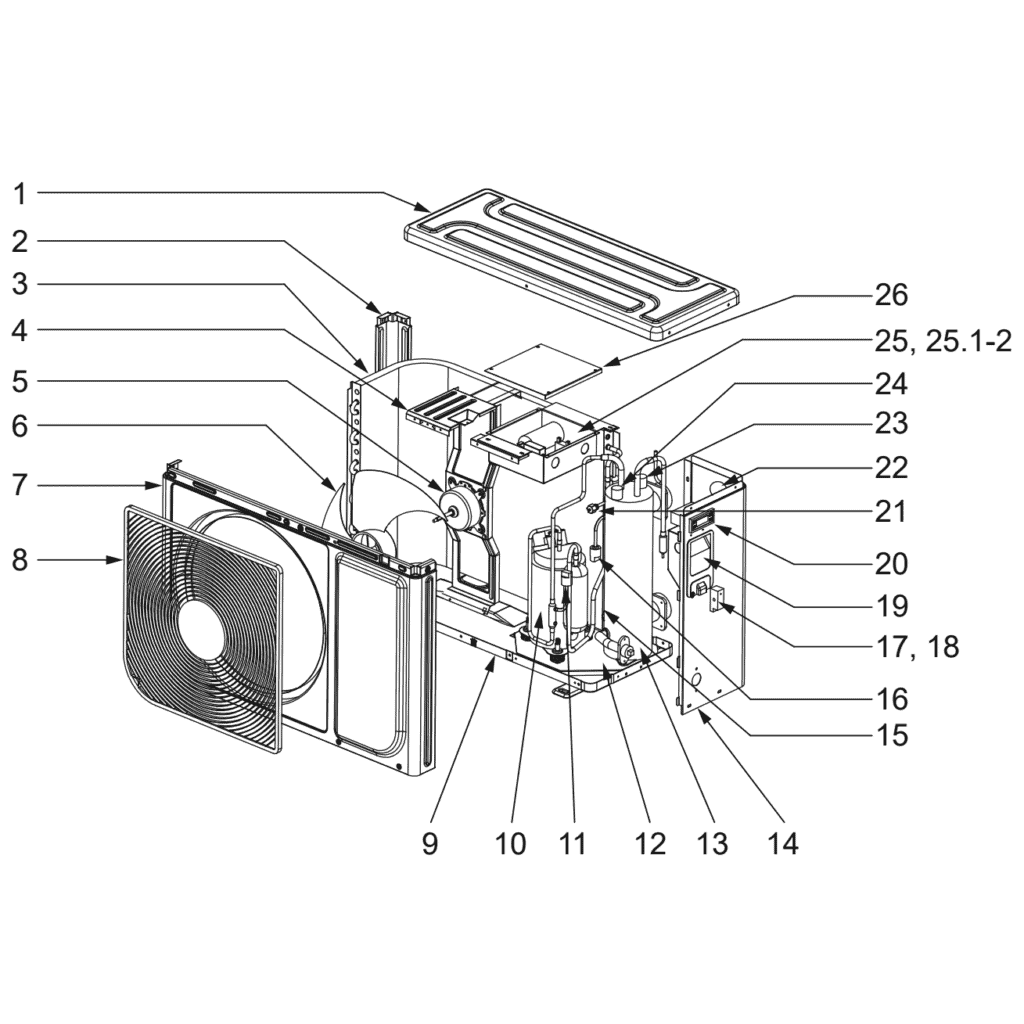

Ez az oldal a Flotide/MEGA / MEGA úszómedence hőszivattyú teljes robbantott ábráját és alkatrészjegyzékét tartalmazza, amelyet On/Off vezérlésű megjelöléssel, Type A5/32 modellnévvel, gyári hivatkozással forgalmaznak 7024510. A Type A sorozat elsősorban föld feletti medencékhez készült, és R32 hűtőközeget használ titán hőcserélővel együtt, ami ellenállóvá teszi a klórozott és sós vízzel szemben. A rajz a készüléken található mind a 26 számozott pozíciót lefedi, a külső burkolati paneloktől egészen a hűtőkörig és az elektromos vezérlésig. Haladjon végig a számozott jelöléseken és az alábbi alkatrészlistán, és néhány percen belül azonosítani tudja a szükséges alkatrészt.
Hogyan lehet a számozott ábra segítségével megtalálni az alkatrészt?
A robbantott ábrán feltüntetett minden egyes számozott jelölés közvetlenül megfelel az alatta található alkatrészlista egy sorának, ezért kezdje azzal, hogy behatárolja a készülék azon területét, ahol a hiba vagy kopás bekövetkezett — például a ventilátor-egységet, a hűtőkört vagy az elektromos szekrényt. Miután behatárolta a területet, keresse meg azt a pozíciószámot, amely az Ön alkatrészére mutat az ábrán. Párosítsa ezt a számot a táblázatban szereplő azonos pozíciószámmal, hogy megerősítse a leírást, és – ahol fel van tüntetve – a megrendeléshez szükséges cikkszámot. Vegye figyelembe, hogy egyes pozíciók több helyen is ugyanazt a számot viselik az ábrán: a 17. és 18. pozíció például mindkettő a vázon különböző helyeken elhelyezett huzalkapcsokat jelöli, ezért mindkét helyet ellenőrizze, mielőtt eldönti, melyik vonatkozik az Ön készülékére. A 25. pozíció alpozíciókat tartalmaz — 25.1 és 25.2 —, amelyek mindegyike eltérő kondenzátorértéket (25 µF, illetve 35 µF) képvisel, és ugyanabban az E-box egységben találhatók; a megfelelő alpozíció kiválasztása előtt el kell olvasnia a meghibásodott kondenzátoron feltüntetett értéket. Ahol egy pozícióhoz nincs cikkszám feltüntetve, az alkatrész vagy egy nagyobb egység részeként kerül szállításra, vagy jelenleg nem szerezhető be önállóan — ha bizonytalan, keressen minket. Mindig vesse össze a leírás oszlopot azzal, amit a készüléken lát, mert az alkatrészleírások olyan kulcsfontosságú azonosítókat is tartalmaznak, mint a motor típuskódjai, a nyomásértékek és a fizikai méretek, amelyek megerősítik, hogy a megfelelő alkatrészt választotta.
Fő cserélhető egységek a Flotide/MEGA / MEGA Type A On/Off (A5/32) készüléken
A Type A5/32 külső burkolata egy felső fedélből (1. poz.), egy előlapból (7. poz.), egy jobb oldali panelből (14. poz.), egy oszlopból (2. poz.) és az alvázból (9. poz.) áll, amelyek mindegyike szerkezeti elem, nem pedig szervizelhető kopóalkatrész. A ventilátorrész a leggyakrabban szervizelt egység: az 5. pozícióban található ventilátormotor (típus: YKT-32-6-203L, cikkszám: 7024886) és a 6. pozícióban található ventilátorlapát (427 mm × 139 mm, cikkszám: 7024888) egymástól függetlenül cserélhető, a motort pedig a 4. pozícióban lévő motortartó rögzíti helyére. A hűtőkör részét képezi a párologtató (3. poz.), a 10. pozícióban található kompresszor (gyári kód: KSM93V11UDZ) és a 13. pozícióban található titán hőcserélő — ezek az alkatrészek viszik át az energiát a kültéri levegőből a medence vizébe, és központi szerepet játszanak a készülék’s működésében. A hűtőközeg-kör biztonságáról két nyomáskapcsoló gondoskodik: a 11. pozícióban található nagynyomású kapcsoló (névleges érték: 3,6–4,2 MPa, cikkszám: 7024793) és a 16. pozícióban található kisnyomású kapcsoló (névleges érték: 0,1–0,3 MPa, cikkszám: 7024791); mindkét kapcsoló hibaállapotot válthat ki, ha a hűtőkör nyomása kilép az üzemi tartományból. A 22. pozícióban található nyomásmérő (0–65 bar, R32, cikkszám: 7025310) és a 21. pozícióban található tűszelep lehetővé teszi a képzett hűtéstechnikai szakember számára a kör figyelemmel kísérését és beállítását. A vízoldalon a 23. pozícióban található vízáramlás-kapcsoló (cikkszám: 7006471) biztosítja, hogy a készülék csak megfelelő vízáramlás esetén működjön, míg a vízbemeneti hőmérséklet-érzékelő (15. poz.) és a vízkimeneti hőmérséklet-érzékelő (24. poz.) látja el a vezérlőpanelt a fűtés szabályozásához szükséges adatokkal. A felhasználói felület a 20. pozícióban található LED-kijelző és NYÁK egység (típus: RC-112E (WJL), cikkszám: 7024894). A fő vezérlőpanel összes elektromos alkatrésze a 25. pozícióban található E-box egységbe van csoportosítva (cikkszám: 7024892), amelyet a 26. pozícióban található E-box fedél takar.
A változatok és a csomagméretek közötti választás
Az ábrán a legfontosabb változatbeli különbség a 25. pozíción, az E-box NYÁK egységen belül található. Két kondenzátor szerepel alpozícióként: a 25.1 egy 25 µF-os kerek, vezetékes kondenzátor (cikkszám: 7010427), a 25.2 pedig egy 35 µF-os kerek, AMP-csatlakozós kondenzátor (cikkszám: 7010430). Ez a két alkatrész nem felcserélhető — a kapacitásértéknek és a csatlakozótípusnak pontosan meg kell egyeznie az eredetivel, ezért megrendelés előtt mindig ellenőrizze a meghibásodott kondenzátoron található jelölést. A 26. pozíció, az E-box fedél, egy külön hőmérséklet-érzékelőt (cikkszám: 7011007) és egy javítókészletet (cikkszám: 7027177) is tartalmaz, amely egy hőkapcsolót, hővezető pasztát és vezetékcsatlakozókat foglal magában; ha a vezérlőszekrényen bonyolultabb javítást végez, a javítókészlet megrendelése az egyedi alkatrészek helyett időt takaríthat meg, és biztosítja, hogy rendelkezésre álljanak a szükséges fogyóeszközök. Minden olyan alkatrész esetében, amelynek leírásában fizikai méretek szerepelnek — mint például a 6. pozícióban található 427 mm × 139 mm-es ventilátorlapát —, ezeket a méreteket kötelező kiválasztási szempontnak kell tekinteni, mivel egy eltérő átmérőjű vagy osztású lapát felszerelése befolyásolja a párologtatón átáramló levegőt, és csökkenti a fűtési teljesítményt.
