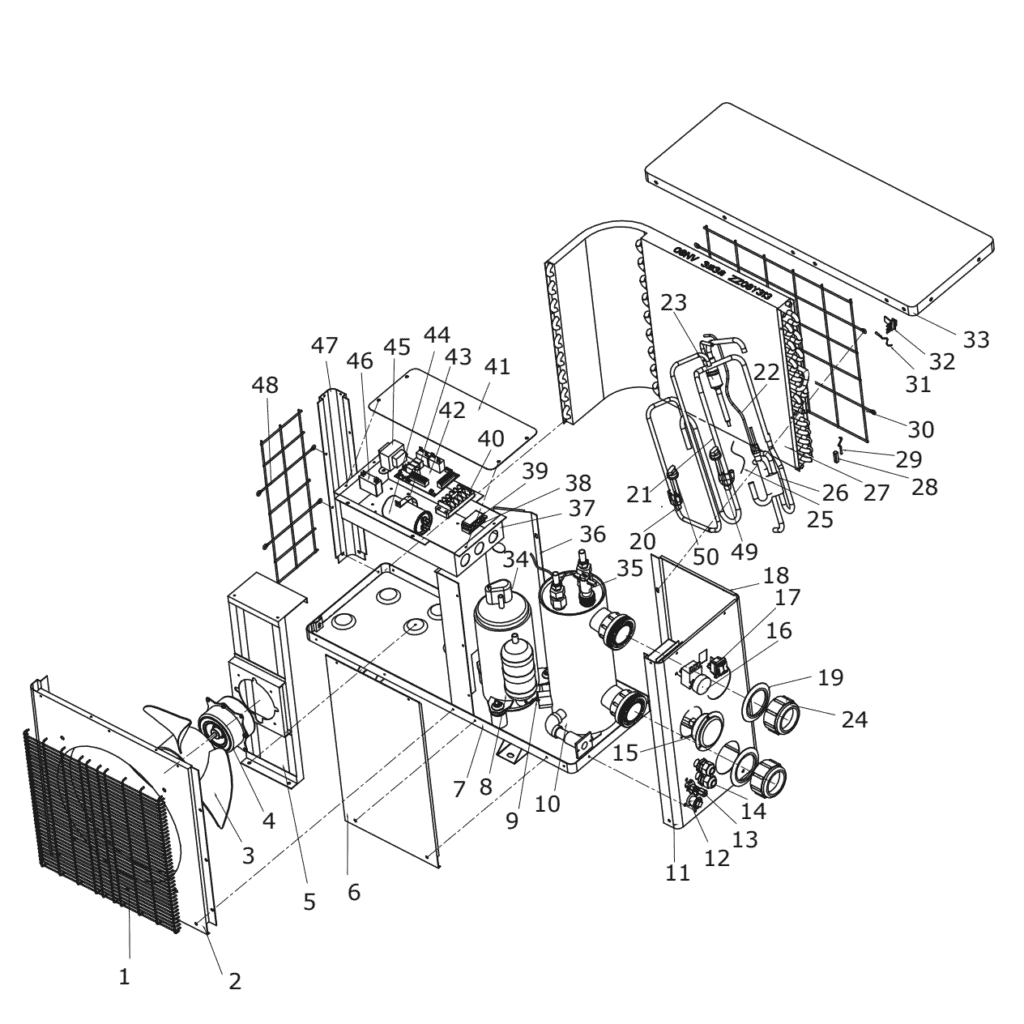

Vista esclatada i peces de recanvi de la bomba de calor Bosta ECO 3 & ECO 5

Aquesta pàgina cobreix el diagrama complet de vista esclatada i la llista de materials de les bombes de calor de piscina Bosta ECO 3 i ECO 5, referenciades internament com a document 7008312/13. Els dos models comparteixen la mateixa arquitectura general de la carcassa i la disposició del circuit de refrigeració, de manera que un sol diagrama serveix per a tots dos; on un component difereix entre les dues potències, la llista de materials ho deixa clar. Tant si ets un propietari de piscina fent un manteniment rutinari com un tècnic diagnosticant una avaria sobre el terreny, el diagrama numerat i la llista de peces de sota et permetran identificar amb precisió el component exacte que necessites en qüestió de minuts.

Com utilitzar el diagrama numerat per trobar la teva peça

Cada número de referència imprès al diagrama correspon directament a una fila de la taula de llista de peces d'aquesta pàgina — busca la zona de la unitat que t'interessa, anota el número de posició mostrat al diagrama, i després cerca aquest número a la llista de materials per confirmar la descripció i obtenir el SKU per fer la comanda. Treballa de manera metòdica: comença per la zona general (costat de l'aire a la part davantera, circuit de refrigeració al centre, caixa elèctrica al lateral), afina fins al subconjunt, i després fes coincidir el número de referència. Tingues en compte que algunes posicions porten sufixos amb lletra — per exemple, les posicions 8a/8b, 10a/10b, 20a/20b, 21a/21b, 22a/22b, 23a/23b, 26a/26b, i 27a/27b — on la variant “a” pertany a l'ECO 3 i la variant “b” pertany a l'ECO 5; demanar la lletra equivocada significa demanar una peça dimensionada per al model equivocat. Un petit nombre de posicions en aquest diagrama comparteixen el mateix número en llocs visualment separats al dibuix (per exemple, certes posicions de fixacions i clips); llegeix sempre la descripció completa a la fila de la llista de materials, no només el número, abans d'afegir un SKU a la cistella. Si una fila no mostra cap SKU, aquesta peça o bé s'obté com a part d'un conjunt més gran o actualment no es manté com a línia individual — contacta'ns abans de demanar un substitut. Comprovar la descripció amb la peça física que tens al davant — dimensions, tipus de connector, capacitat de pressió — és sempre la confirmació final més segura abans de fer una comanda.

Principals conjunts substituïbles de la Bosta ECO 3 & ECO 5

El circuit d'aire a la part davantera de la unitat es construeix al voltant de la reixeta frontal (pos. 1), el panell frontal (pos. 2), i la pala de ventilador de 320 mm × 135 mm (pos. 3) impulsada per un motor de ventilador de 18 watts (pos. 4) subjectat pel suport del motor de ventilador (pos. 5); la reixeta posterior (pos. 30) i les reixetes laterals (pos. 48) completen el tancament del flux d'aire, i la tapa superior (pos. 33) segella la carcassa. El circuit de refrigeració és el cor dels dos models: cada variant té el seu propi compressor — el compressor de l'ECO 3 a la pos. 8a i el compressor de l'ECO 5 a la pos. 8b — aparellat amb un intercanviador de calor de titani dedicat (pos. 10a per a l'ECO 3, pos. 10b per a l'ECO 5) i un evaporador específic del model corresponent (pos. 27a / 27b). El refrigerant es gestiona mitjançant la vàlvula d'aspiració (pos. 13), el capil·lar (pos. 25), i una xarxa de canonades específiques del model que cobreixen les canonades d'aspiració (pos. 20a/20b), les canonades de descàrrega (pos. 21a/21b), i les canonades de connexió entre la vàlvula de quatre vies i l'evaporador i l'intercanviador de calor (pos. 22a/22b i 23a/23b). La seguretat es gestiona mitjançant el pressòstat de protecció de baixa pressió (pos. 49, SKU 7010529) i el pressòstat de protecció d'alta pressió (pos. 50, SKU 7010530), juntament amb el manòmetre amb capacitat de 5.5 mPA/100 °C (pos. 15, SKU 7010518). El circuit d'aigua inclou l'intercanviador de calor de titani esmentat anteriorment, el pressòstat de flux d'aigua (pos. 35, SKU 7010531), el sensor de temperatura d'entrada d'aigua (pos. 9, SKU 7010534), el cargol d'entrada/sortida d'aigua (pos. 19), la femella de connexió d'aigua (pos. 24, SKU 7014126), i el tap de l'orifici de drenatge (pos. 12). El conjunt de la caixa elèctrica (pos. 37) conté la placa de circuit imprès ZL 6671 (pos. 42, SKU 7010512), blocs de terminals (pos. 40, SKU 7010526), el termòstat (pos. 16, SKU 7010517), l'interruptor mecànic (pos. 17, SKU 7010516), i la placa de manteniment (pos. 6), tot protegit per la tapa de la caixa del controlador (pos. 41) i fixat amb abraçadores de subjecció de cables (pos. 38 i 39). Els sensors que completen el sistema inclouen el sensor de temperatura ambient (pos. 31, SKU 7010537) retingut pel seu clip (pos. 32), i el collaret del sensor de temperatura de les canonades (pos. 28).

Tria entre variants i mides de paquet

La decisió de variant més important d'aquest diagrama és la divisió ECO 3 versus ECO 5, que afecta vuit grups de posicions diferents: compressors (8a/8b), bescanviadors de calor de titani (10a/10b), tubs d'aspiració (20a/20b), tubs d'escapament (21a/21b), tubs de la vàlvula de quatre vies a l'evaporador (22a/22b), tubs de la vàlvula de quatre vies al bescanviador de calor (23a/23b), tubs de recollida (26a/26b), i evaporadors (27a/27b). Confirma sempre quin model està instal·lat abans de triar una variant amb lletra, ja que les dimensions dels tubs de refrigerant i els accessoris de connexió difereixen entre les dues classes de sortida i una peça incorrecta no assentarà ni segellarà correctament. Pel que fa als components elèctrics com els condensadors — la unitat de 35 µF a la pos. 44 (SKU 7010430) i la unitat de 2 µF a la pos. 46 (SKU 7010416) — el valor de capacitat i la tensió nominal han de coincidir exactament, així que comprova les dues dades amb el teu component actual abans de fer la comanda. Quan una posició no porta sufix de lletra, com la pala del ventilador (pos. 3, especificada a 320 mm × 135 mm) o el manòmetre (pos. 15, amb una classificació de 5,5 mPA/100 °C), la dimensió o la classificació indicada és l'única variant disponible per a aquesta família de productes i s'aplica igualment tant a l'ECO 3 com a l'ECO 5.
