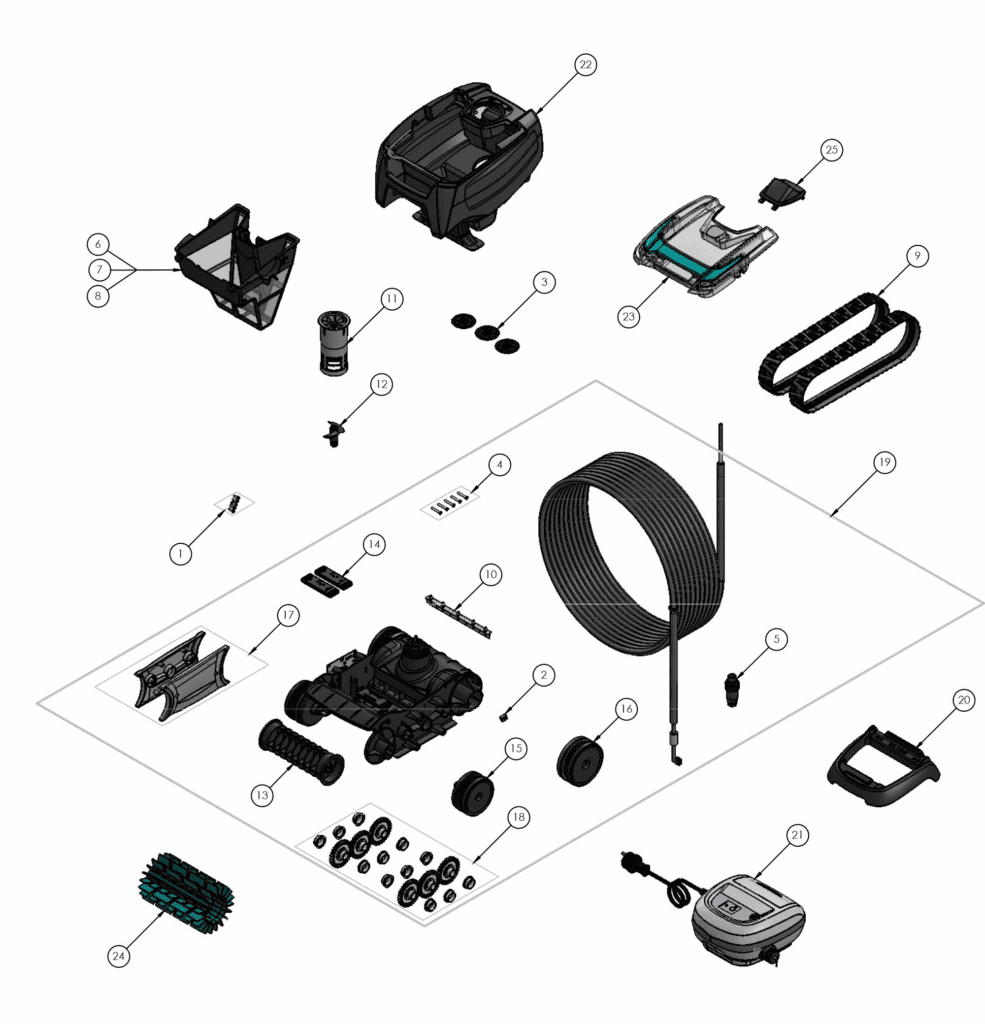

Zodiac OT 3290 vedere explodată
Vedere explodată oficială Fluidra pentru robotul de curățare piscină Zodiac OT 3290. Fiecare poziție numerotată de mai jos reprezintă o piesă de schimb originală pe care o puteți comanda direct.
| Funcția | Număr de referință | Descriere |
|---|---|---|
| 1 | R0516700 | ȘURUBURI 4*12 MM (x5) |
| 2 | R0657900 | BOLȚ AX BLOC MOTOR Ø4 (SET DE 5) |
| 3 | R0633300 | SUPAPĂ EVACUARE CYCLONX (SET DE 3) |
| 4 | R0638900 | ȘURUB 4*25 MM (SET DE 5) |
| 5 | R0565600 | PRIZĂ CU CABLU FLOTANT |
| 6 | R0762900 | FILTRU FIN |
| 7 | R0763000 | FILTRU MARE |
| 8 | R0763100 | FILTRU ULTRA FIN |
| 9 | R0765600 | ȘENILE (SET DE 2) |
| 10 | R0765800 | LAME (SET DE 5) |
| 11 | R0766100 | IEȘIRE FLUX INTERN |
| 12 | R0766200 | IMPELLER |
| 13 | R0767000 | SUPORT PERIE |
| 14 | R0767100 | BALAST (SET DE 2) |
| 15 | R0771800 | ROȚI FAȚĂ COMPLETE (SET DE 2) |
| 16 | R0771900 | ROȚI SPATE COMPLETE (SET DE 2) |
| 17 | R0772000 | FLANGES |
| 18 | R0772100 | KIT COMPLET ANGRENAJE |
| 19 | R0767400 | ȘASIU COMPLET |
| 20 | R0662600 | BAZĂ UNITATE DE CONTROL |
| 21 | R0762300 | UNITATE DE CONTROL PARDOSEALĂ & PERETE |
| 22 | R0766400 | CORP COMPLET TIP 2 |
| 23 | R0763900 | CAPAC COMPLET TIP 5 |
| 24 | R0765200 | PERIE PMS7712 |
| 25 | R0772300 | IEȘIRE DE DEBIT EXTERNĂ GRI |
