Maytronics Dolphin E10

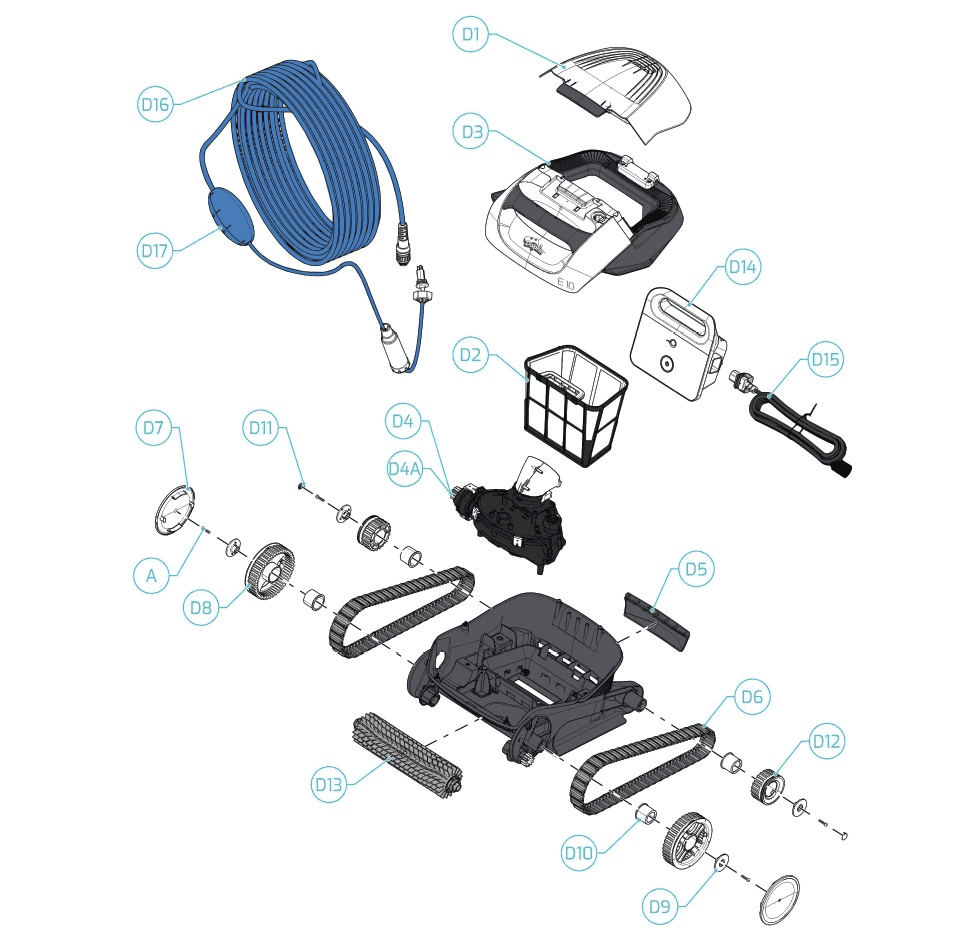

Vista explodida e peças sobressalentes do Maytronics Dolphin E10

O Maytronics Dolphin E10 é um robô de limpeza de piscinas compacto e leve, concebido para piscinas acima do solo com até cerca de 10 metros de comprimento. Alimentado por um motor de 24 V CC e guiado pelo sistema de navegação CleverClean™ da Maytronics, completa um ciclo completo de limpeza do fundo em apenas 90 minutos — aspirando, esfregando e filtrando numa única passagem. Tal como qualquer equipamento de precisão para piscinas, o E10 depende de alguns componentes-chave que se desgastam com o uso. Este diagrama de vista explodida e catálogo de peças sobressalentes fornece-lhe tudo o que precisa para manter o seu robô a funcionar em condições ideais, época após época.

Como utilizar o esquema numerado para encontrar a peça certa

A cada componente do E10 é atribuído um número de referência único no diagrama de vista explodida acima. Comece por identificar a área do robô onde observa desgaste ou uma avaria — por exemplo, uma esteira rachada, uma tira de escovas rasgada ou um cabo danificado. Localize essa secção do diagrama e anote o número de peça correspondente. Pode, em seguida, introduzir esse número diretamente na barra de pesquisa em poolparthub.com ou simplesmente clicar no item correspondente na lista de peças abaixo do diagrama para aceder diretamente à página do produto. Se não tiver a certeza a que conjunto pertence um pequeno componente, comece pela unidade do motor, no centro do diagrama — todos os outros conjuntos ramificam-se a partir daí. Verifique sempre o número da peça em relação ao número de série do seu robô (que se encontra na etiqueta na parte inferior da unidade) para confirmar a compatibilidade antes de efetuar a encomenda.

Principais peças substituíveis do Dolphin E10

O E10 é construído em torno de um conjunto pequeno, mas bem organizado, de componentes que podem ser reparados. O lagartas de borracha envolvem as rodas motrizes em ambos os lados do chassis e proporcionam a aderência necessária para percorrer o fundo da piscina. Uma única escova de esfregar passa pela parte frontal da unidade, soltando as algas e os detritos finos para que o impulsor os possa aspirar. No interior do compartimento do filtro de acesso superior, encontrará um cesto filtrante ou painel filtrante ultrafino (o E10 aceita ambos, proporcionando-lhe dois níveis de filtração). O impulsor encaixa-se na caixa do motor e cria a sucção que puxa a água — e tudo o que nela se encontra em suspensão — através do filtro. O unidade motora O próprio robô aciona tanto as esteiras como o impulsor através de sistemas de acionamento separados. A ligação do robô à superfície é feita por um Cabo flutuante anti-emaranhamento de 40 pés, e junto à piscina tem o unidade de alimentação, que converte a corrente da rede elétrica nos 24 V CC seguros de que o robô necessita. Um pega superior facilita a retirada do E10 da água e um acessório opcional caddy mantém o robô, o cabo e a fonte de alimentação bem arrumados entre as sessões.

Peças sujeitas a desgaste habitual e quando as substituir

O faixas e escova são as peças que sofrem maior desgaste em qualquer robô Dolphin e o E10 não é exceção — as lagartas aderem a superfícies rugosas da piscina em cada ciclo, enquanto as cerdas das escovas estão em contacto constante com o fundo. Inspecione as lagartas a cada época para verificar se apresentam fissuras, estiramento ou saliências em falta; uma lagarta que escorregue ou faça com que o robô gire em círculos deve ser substituída imediatamente. As tiras das escovas duram normalmente uma a duas épocas, dependendo da rugosidade da superfície da piscina, e devem ser substituídas quando as cerdas estiverem visivelmente gastas e achatadas. O cesto ou painel filtrante deve ser enxaguado após cada ciclo e inspecionado para verificar se apresenta fissuras ou deformações; um filtro danificado permite que os resíduos contornem o meio filtrante e pode sobrecarregar o impulsor. Por falar nisso, se notar uma diminuição na potência de sucção, verifique se há resíduos retidos ou desgaste no impulsor antes de assumir que a avaria se deve ao motor. O cabo flutuante está sujeito a flexões constantes e à exposição aos raios UV — verifique se há torções, cortes ou se o revestimento exterior está frágil e substitua-o ao primeiro sinal de danos, para evitar qualquer risco para a fonte de alimentação ou para os componentes eletrónicos do robô. O fonte de alimentação É uma unidade selada com classificação IP 54; se as luzes indicadoras não acenderem ou se o robô não responder quando ligado, a fonte de alimentação é frequentemente a causa e deve ser testada e substituída na sua totalidade.

Por que razão as peças sobressalentes genuínas da Maytronics são importantes

A Maytronics concebe cada peça sobressalente do Dolphin de acordo com tolerâncias exatas — a largura da esteira, a rigidez das escovas, a densidade da malha do filtro e a geometria das pás do impulsor são todas calibradas para o motor específico e a disposição hidráulica do modelo E10. A instalação de uma esteira não original, por exemplo, pode alterar a tensão de tração e provocar desgaste prematuro nas rodas motrizes e nos rolamentos do eixo, resultando numa reparação mais dispendiosa a longo prazo. Os painéis de filtro genuínos são fabricados para reter as partículas com as dimensões especificadas pela Maytronics para o caudal da bomba do E10; alternativas de outras marcas podem restringir o caudal e provocar o sobreaquecimento do motor, ou permitir que partículas finas passem diretamente para a água da sua piscina. A utilização de peças autênticas também mantém a garantia da Maytronics intacta — os componentes de terceiros podem anular a cobertura. Todas as peças disponíveis em poolparthub.com são fornecidas diretamente pela Maytronics, pelo que pode encomendar com a certeza de que o que receberá se encaixará à primeira e funcionará exatamente como previsto.

Como guardar e cuidar do seu E10 entre épocas

Bons hábitos de manutenção prolongam a vida útil de todas as peças do robô. Após a última utilização da temporada, retire o cesto do filtro, enxague-o bem e deixe-o secar completamente antes de o guardar — os materiais húmidos deixados num compartimento selado podem degradar o plástico durante o inverno. Enrole o cabo flutuante sem apertar (nunca com dobras) e guarde-o longe da luz solar direta para retardar a degradação da camada exterior causada pelos raios UV. O suporte é ideal para manter o robô elevado acima do chão de betão, o que pode causar deformações nas esteiras de borracha se o robô permanecer na mesma posição durante meses. Guarde a fonte de alimentação no interior, longe do gelo. Quando voltar a colocar o robô em funcionamento na primavera, verifique as esteiras, a escova e o filtro conforme descrito acima antes do primeiro ciclo da época, para que qualquer deterioração causada pelo inverno seja detetada atempadamente — e antes que provoque uma avaria a meio da limpeza.
