Zodiac RC 4400 exploded view (WR000021)
Certifié boutique en ligne
Retours faciles dans les 14 jours
Liste des pièces de rechange
Bloc moteur Zodiac CyclonX - R0632000
399,95 €
Coque intérieure Zodiac CyclonX - R0633400
109,00 €
Zodiac – Hélice (CyclonX)
14,95 €
Canaliseur de débit Zodiac CyclonX - R0633500
14,95 €
Joints d'étanchéité Zodiac TornaX (3 pièces) – R0633300
14,95 €
Goupille d'arbre du bloc moteur Zodiac 4 Zodiac (5 pièces) - R0657900
14,95 €
Support de poignée Zodiac CyclonX - R0633600
29,95 €
Cassette libre Zodiac CyclonX - R0632200
112,00 €
Cassette Zodiac CyclonX Traction - R0632300
169,00 €
Sangles Zodiac CyclonX Track (2 pièces) - R0633900
89,95 €
Plaque de fond Zodiac CyclonX - R0633800
29,95 €
Zodiac Cyclonx, coque bleue - R0633700
29,95 €
Brosses Zodiac CyclonX RAL9022 (lot de 2) - R0633100
89,00 €
Filtre de rechange Zodiac CyclonX 100 microns - R0632600
69,95 €
Filtre Zodiac CyclonX 200 microns - R0632601
79,95 €
Filtre Zodiac CyclonX 60 microns - R0632602
64,95 €
Couvercle de filtre transparent Zodiac CyclonX - R0632400
109,00 €
Zodiac CyclonX Poignée entièrement bleue - R0631900
64,95 €
Câble flottant Zodiac CyclonX 18 m RC4400 - R0632101
279,00 €
Boîtier de connecteur Zodiac à 3 broches - R0634100
39,95 €
Flotteur à câble Zodiac CyclonX - R0634200
14,95 €
Chariot de transport à poignée Zodiac - R0565000
44,95 €
Roues pour chariot de transport Zodiac Vortex (lot de 2) - R0565100
54,95 €
Chariot de transport Zodiac XA CNX Voyager - R0634400
59,95 €
Chariot complet pour partie inférieure Zodiac CX20, CX35 - R0632800
74,95 €
Kit d'accessoires pour chariot Zodiac XA CNX Voyager - R0632900
44,95 €
Vis Zodiac 4 x 12 mm Zodiac Vortex (lot de 5 pièces)
4,95 €
Vis Zodiac 4 x 16 mm (lot de 5) - R0608500
4,95 €
Unité de commande Type 1C Zodiac CyclonX R0633000
479,00 €
Rouleau porte-brosse Zodiac Cyclonx avec fermetures - R0722400
94,95 €
Description

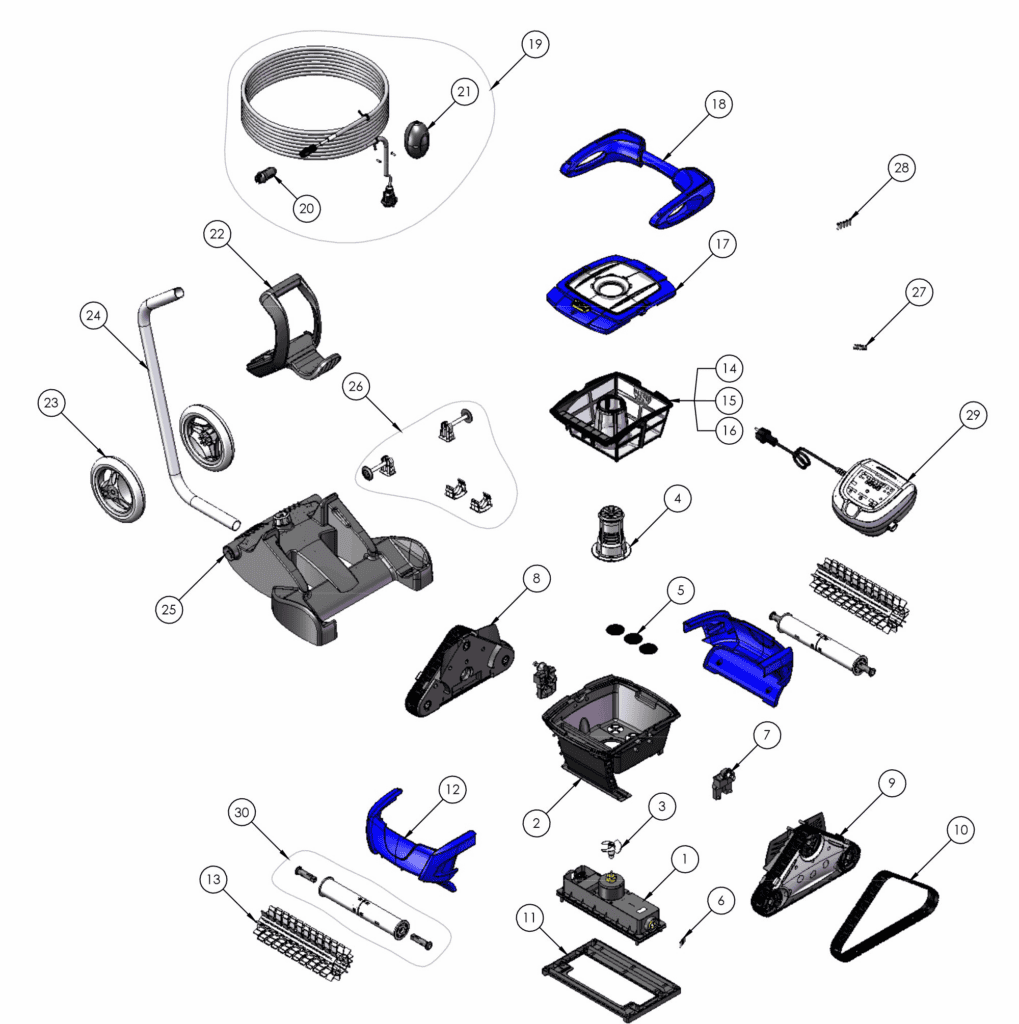

Zodiac RC 4400 vue éclatée
Vue éclatée officielle Fluidra du robot nettoyeur de piscine Zodiac RC 4400. Chaque position numérotée ci-dessous est une pièce d'origine que vous pouvez commander directement.
| Poste | Référence | Description |
|---|---|---|
| 1 | R0632000 | BLOC MOTEUR COMPLET CYCLONX |
| 2 | R0633400 | CUVE CYCLONX |
| 3 | R0633200 | ROUE CYCLONX |
| 4 | R0633500 | SORTIE DE FLUX CYCLONX |
| 5 | R0633300 | SOUPAPE D'ÉCHAPPEMENT CYCLONX (JEU DE 3) |
| 6 | R0657900 | GOUPILLE D'ARBRE DE BLOC MOTEUR Ø 4 (LOT DE 5) |
| 7 | R0633600 | AXE DE POIGNÉE CYCLONX |
| 8 | R0632200 | BOÎTE DE VITESSES LIBRE COMPLÈTE CYCLONX RAL9022 |
| 9 | R0632300 | BOÎTE DE VITESSES COMPLÈTE CYCLONX RAL9022 |
| 10 | R0633900 | CHENILLE CYCLONX ZODIAC (LOT DE 2) |
| 11 | R0633800 | PLAQUE INFÉRIEURE CYCLONX |
| 12 | R0633700 | CORPS A BLEU CYCLONX |
| 13 | R0633100 | BROSSE DE NETTOYAGE CYCLONX RAL9022 ZODIAC (LOT DE 2) |
| 14 | R0632600 | FILTRE COMPLET 100 CYCLONX ZODIAC |
| 15 | R0632601 | FILTRE COMPLET 200 CYCLONX ZODIAC |
| 16 | R0632602 | FILTRE COMPLET 60 CYCLONX ZODIAC |
| 17 | R0632400 | COUVERCLE COMPLET CYCLONX A-0 |
| 18 | R0631900 | POIGNÉE COMPLÈTE CYCLONX BLEU ZODIAC |
| 19 | R0632101 | CÂBLE FLOTTANT COMPLET CYCLONX 18 m |
| 20 | R0634100 | CORPS DE CONNECTEUR À 3 BROCHES |
| 21 | R0634200 | CÂBLE FLOTTEUR CYCLONX ZODIAC |
| 22 | R0565000 | POIGNÉE DE CHARIOT |
| 23 | R0565100 | ROUES DE CHARIOT (*2) |
| 24 | R0634400 | TUBE DE CHARIOT CYCLONX |
| 25 | R0632800 | PARTIE INFÉRIEURE COMPLÈTE CHARIOT CYCLONX |
| 26 | R0632900 | CHARIOT ACCESSOIRES CYCLONX |
| 27 | R0516700 | VIS 4 × 12 mm (x 5) |
| 28 | R0608500 | VIS 4*16 MM (lot de 5) |
| 29 | R0633000 | BOÎTIER DE COMMANDE TYPE 1 C |
| 31 | R0722400 | ROULEAU BROSSE + CLÉS C |
