Descripción

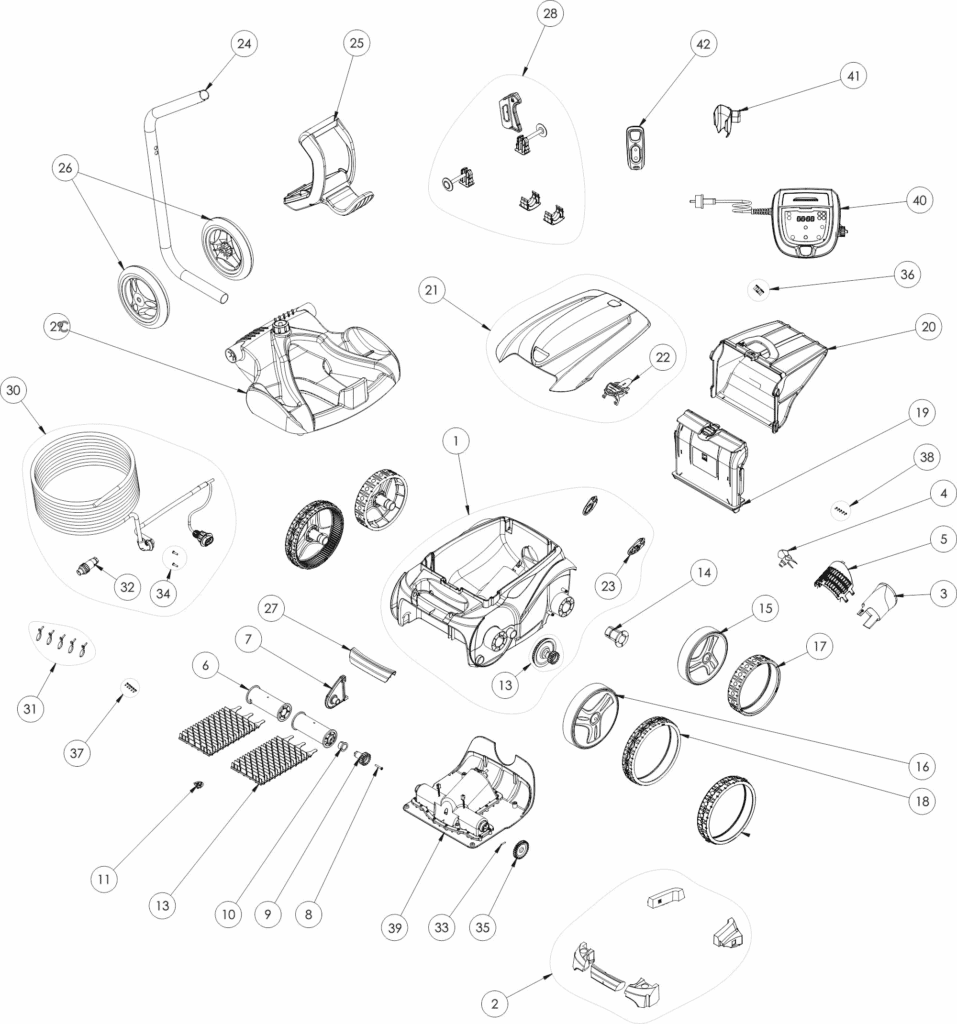

Zodiac OV 3500 vista despiezada
Despiece oficial de Fluidra para el robot limpiafondos Zodiac OV 3500. Cada posición numerada a continuación es un recambio original que puedes pedir directamente.
| Puesto | Número de referencia | Descripción |
|---|---|---|
| 1 | R0589102 | CUERPO PRINCIPAL 2WD II GRIS |
| 2 | R0539700 | FLOAT |
| 3 | R0517500 | SALIDA DE FLUJO |
| 4 | R0517000 | HÉLICE |
| 5 | R0517600 | PANTALLA DEL MOTOR |
| 6 | R0517400 | RODILLO DE CEPILLO |
| 7 | R0518702 | SOPORTE DE RODILLO GRIS |
| 8 | R0638900 | TORNILLO DE 4 × 25 MM (JUEGO DE 5) |
| 9 | R0639000 | 17 MARCHAS (*2) |
| 10 | R0639100 | RODAMIENTO EXTERIOR (*2) |
| 11 | R0519000 | RAMPE |
| 12 | R0517200 | TRANSMISIÓN 2 UT |
| 13 | R0635902 | CEPILLO TIPO 1 PMS108 ZODIAC (*2) |
| 14 | R0636700 | CASQUILLO DE RUEDA ZODIAC 4 UT |
| 15 | R0636102 | LLANTA TRASERA GRIS ZODIAC 2 UT |
| 16 | R0636003 | ARO GRANDE GRIS ZODIAC 2 UT |
| 17 | R0636300 | NEUMÁTICO TRASERO NEGRO ZODIAC 2 UT |
| 18 | R0636201 | NEUMÁTICO GRANDE NEGRO ZODIAC 2 UT |
| 19 | R0517700 | SOPORTE DEL CARTUCHO FILTRANTE |
| 20 | R0636600 | FILTRO FINO V |
| 21 | R0637700 | TAPA OV |
| 22 | R0638700 | AGARRE DEL CIERRE DE LA TAPA PMS108 |
| 23 | R0518100 | RODILLO (JUEGO DE 2) |
| 24 | R0565200 | TUBO DE CARRO |
| 25 | R0565000 | ASIDERA DEL CARRITO |
| 26 | R0565100 | RUEDAS DE CARRO (*2) |
| 27 | R0540402 | ASA GRIS |
| 28 | R0564900 | ACCESORIOS PARA CARROS |
| 29 | R0564800 | BASE DEL CARRO |
| 30 | R0516800 | CABLE FLOTANTE DE 18 M |
| 31 | R0567900 | ABRAZADERA FLOTANTE PARA CABLES (JUEGO DE 5) |
| 32 | R0565600 | CONECTOR DE CABLE FLOTANTE |
| 33 | R0567800 | PASADOR DEL EJE DEL BLOQUE DEL MOTOR (JUEGO DE 5) |
| 34 | R0608500 | TORNILLO DE 4 × 16 MM (juego de 5) |
| 35 | R0518800 | ENGRANAJE DE TRANSMISIÓN (JUEGO DE 2) |
| 36 | R0516700 | TORNILLOS DE 4 × 12 MM (5 UNIDADES) |
| 37 | R0639200 | TORNILLO DE 2,9 × 9,5 MM (JUEGO DE 5) |
| 38 | R0564500 | TORNILLOS DE 2,2 × 6,5 MM (5 uds.) |
| 39 | R0637900 | BLOQUE MOTOR TIPO B |
| 40 | R0637400 | UNIDAD DE CONTROL TIPO 6V |
| 41 | R0548500 | FUNDA PARA MANDO A DISTANCIA |
| 42 | R0637600 | MANDO A DISTANCIA SIN LS ZODIAC |
