Hydro-S - Vanne papillon en PVC-U DN200 à brides, PN10, 10 bars, à levier, type 7500 - 7014385

Hydro-S – Vanne papillon en PVC-U DN200 à brides, PN10, 10 bars, à levier, type 7500

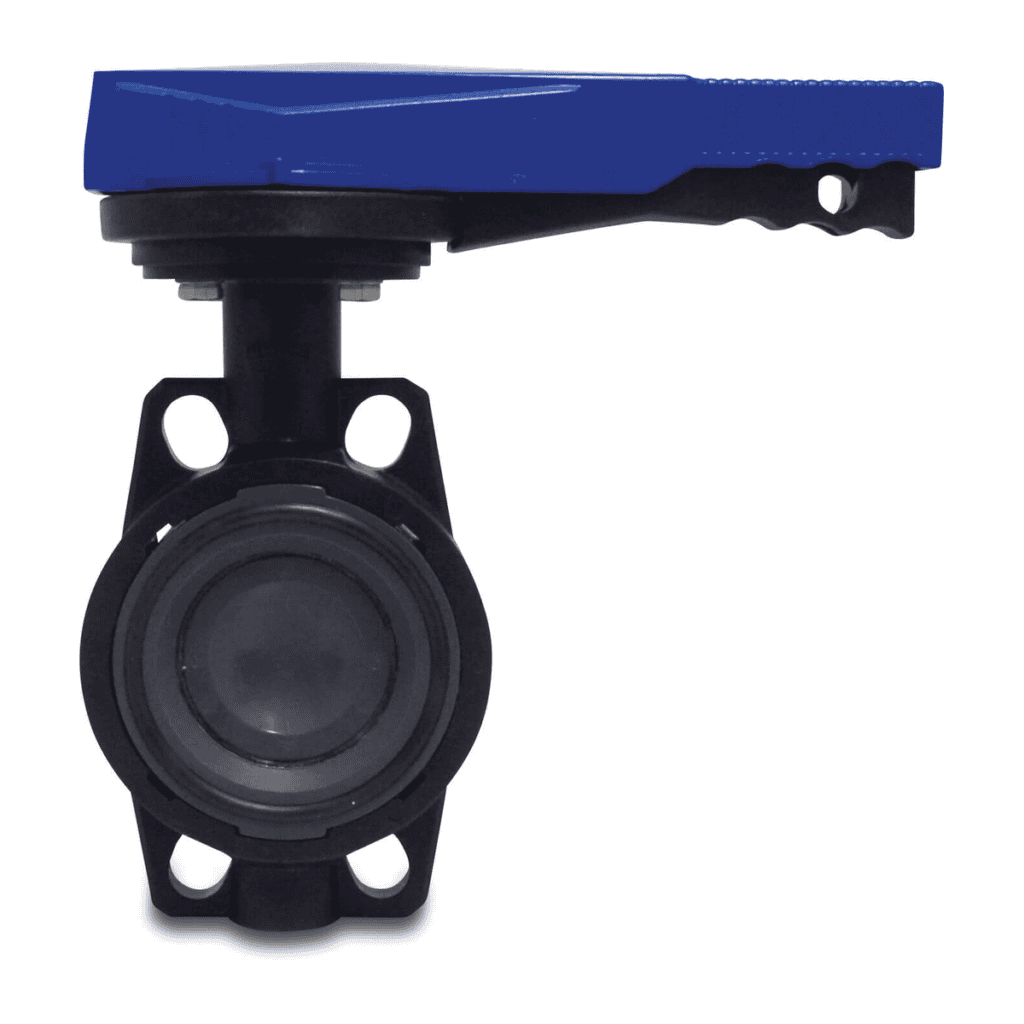

Conçue pour une pression nominale de 10 bars à DN200 (200/225 mm), cette vanne papillon Hydro-S Type 7500 est l’une des plus grandes vannes papillon en PVC-U à commande par levier de la gamme — elle est adaptée à la gestion de grands volumes d’eau dans les locaux techniques des piscines commerciales, les canalisations de traitement de l’eau et les systèmes de recirculation à grand diamètre. Le corps en contact avec le fluide, entièrement en PVC-U, et le joint en EPDM résistent à l'eau chlorée et traitée chimiquement que l'on trouve généralement dans les installations de piscines et de spas, tandis que le boîtier en PP renforcé de fibres de verre apporte une rigidité structurelle supplémentaire pour ce diamètre exigeant.

Matériaux du corps de vanne et des joints d'étanchéité

Les composants en contact avec le fluide — disque et siège de vanne — sont fabriqués en PVC-U, ce qui confère à la vanne une résistance naturelle à la corrosion et aux produits chimiques agressifs utilisés en piscine, sans nécessiter de revêtements protecteurs. Le joint en élastomère EPDM assure une fermeture fiable sur toute la plage de températures de fonctionnement, comprise entre 0 °C et 40 °C, tout en conservant son intégrité sous l’effet des cycles thermiques. La tige en acier transmet efficacement le couple du levier au disque, même avec ce grand diamètre, où l’effort de manœuvre est naturellement plus élevé que sur les diamètres nominaux (DN) plus petits.

Raccord à bride et cotes

Le raccordement s'effectue via des brides standard PN10, percées selon la norme EN 1092-1 avec un diamètre de cercle de perçage (PCD) de 295 mm et un rayon d'enveloppe face à face total de 335 mm — ce qui permet le remplacement direct des vannes à brides DN200 PN10 existantes sans modification de la tuyauterie. La profondeur entre faces compacte de 75 mm (W-1) permet de réduire la longueur d'installation par rapport au diamètre intérieur de 200 mm, ce qui facilite l'intégration dans les réseaux de tuyauterie des locaux techniques encombrés. Les contre-brides, les boulons et les joints sont vendus séparément et doivent être choisis conformément à la norme de perçage PN10.

Commande par levier à quart de tour

Un levier bleu permet une commande simple par quart de tour pour l'ouverture et la fermeture, offrant ainsi une indication visuelle claire de la position de la vanne — un avantage pratique important dans les locaux techniques très fréquentés où se trouvent de nombreuses vannes. Le fonctionnement par levier est particulièrement adapté aux opérations d'isolement périodiques telles que les séquences de lavage à contre-courant, la commutation en dérivation ou l'isolement pour maintenance, où une commande manuelle rapide est préférable à un réducteur. Pour les applications nécessitant une modulation plus fine du débit ou un entraînement par servomoteur, la plateforme de type 7500 est disponible avec différents actionneurs de la gamme Hydro-S.
