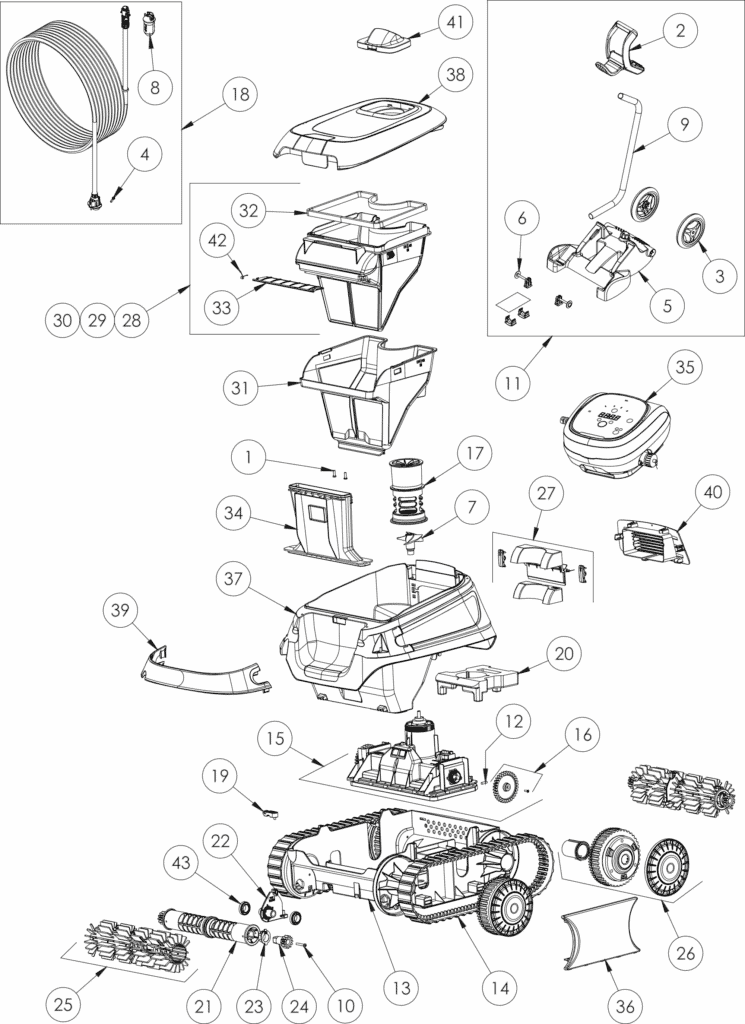

Zodiac CNX 4090 IQ vedere explodată
Vedere explodată oficială Fluidra pentru robotul de curățare a piscinei Zodiac CNX 4090 IQ. Fiecare poziție numerotată de mai jos este o piesă de schimb originală pe care o puteți comanda direct.
| Funcția | Număr de referință | Descriere |
|---|---|---|
| 1 | R0516700 | ȘURUBURI 4*12 MM (x5) |
| 2 | R0565000 | MÂNER DE TRELIE |
| 3 | R0565100 | ROȚI DE TRELIE (*2) |
| 4 | R0608500 | ȘURUB 4*16 mm (set de 5) |
| 5 | R0632800 | PARTE INFERIOARĂ COMPLETĂ CĂRUCIOR CYCLONX |
| 6 | R0632900 | CĂRUCIOR CYCLONX ACCESORII |
| 7 | R0633200 | ROTOR CYCLONX |
| 8 | R0634100 | CONECTOR 3PTS CORP |
| 9 | R0634400 | TUB CĂRUCIOR CYCLONX |
| 10 | R0638900 | ȘURUB 4*25 MM (SET DE 5) |
| 11 | R0639500 | KIT CĂRUCIOR C |
| 12 | R0657900 | BOLȚ AX BLOC MOTOR Ø4 (SET DE 5) |
| 13 | R0895100 | ȘASIU CARCASĂ INFERIOARĂ CN |
| 14 | R0895200 | ȘENILĂ CN (*2) |
| 15 | R0895500 | KIT BLOC MOTOR CN, LED |
| 16 | R0895600 | KIT ANGRENAJ DE ANTRENARE (*2) |
| 17 | R0895700 | IEȘIRE DEBIT CN |
| 18 | R0895900 | CABLU PLUTITOR CN, 18M |
| 19 | R0896200 | PROTECȚIE ANTITRACȚIUNE CABLU CN |
| 20 | R0896300 | ȘASIU FLOTOR CN |
| 21 | R0896400 | ROLĂ PERIE CN (*2) 2 UT |
| 22 | R0896500 | SUPORT ROLĂ CN 2 UT |
| 23 | R0896600 | RULMENT EXTERIOR CN, (*2) 2 UT |
| 24 | R0896700 | ROATĂ DINȚATĂ 12 PUNCTE, CN (*2) 2 UT |
| 25 | R0896900 | PERIE CURĂȚARE CN GRI (*2) 2 UT |
| 26 | R0897300 | ROATĂ CN, NEAGRĂ 4 UT |
| 27 | R0897400 | KIT CLAPETĂ SPATE CN |
| 28 | R0897500 | FILTRU CN 100µ – SIMPLU |
| 29 | R0897600 | FILTRU CN 150µ – DUBLU |
| 30 | R0897700 | FILTRU CN 200µ – SIMPLU |
| 31 | R0898100 | FILTRU SUPERIOR CN 60µ – DUBLU |
| 32 | R0898300 | GARNITURĂ RECIPIENT CN |
| 33 | R0898400 | CLAPETĂ INTRARE REZERVOR CN |
| 34 | R0898500 | CANAL DE ADMISIE CN |
| 35 | R0898900 | CUTIE DE CONTROL CN TIP 4 EU |
| 36 | R0902400 | FLANȘĂ SCURTĂ CN NEGRU (*2) |
| 37 | R0903600 | CARCASĂ CORP CN C, GRI ÎNCHIS |
| 38 | R0903800 | CAPAC COMPLET CN C, TRANSPARENT Z |
| 39 | R0904300 | MÂNER CN C, GRI ÎNCHIS |
| 40 | R0904500 | GRILĂ SPATE CN C, NEAGRĂ |
| 41 | R0904700 | DUZĂ CN C, GRI ÎNCHIS |
| 42 | R0905500 | ARC CLAPETĂ INTRARE CANISTRĂ CN |
| 43 | W79034 | RULMENT (ROATĂ & MOTOR) 4 UT |
