Hydro-S - Valvola a farfalla in PVC-U con flangia DN50 PN10 10 bar, leva grigia - Tipo 7500 - 7014378

Hydro-S – Valvola a farfalla in PVC-U con flangia DN50 PN10 10 bar, leva grigia – Tipo 7500

Progettata per una pressione nominale di 10 bar con un diametro nominale di DN50 (tubo con diametro esterno di 63 mm), questa valvola a farfalla Hydro-S tipo 7500 garantisce una chiusura affidabile a un quarto di giro su tubazioni flangiate PN10 in un intervallo di temperatura di esercizio compreso tra 0 °C e 40 °C — particolarmente adatta ai locali tecnici delle piscine in cui circola acqua clorata o trattata. Il disco e il corpo in PVC-U resistono alla corrosione causata dai prodotti chimici utilizzati nelle piscine, mentre la guarnizione in EPDM garantisce una chiusura ermetica e a tenuta di bolle in entrambe le direzioni di flusso.

Struttura e materiali delle valvole

Il disco e il corpo valvola sono stampati in PVC non plastificato (PVC-U), che unisce resistenza chimica e peso complessivo ridotto. L’alloggiamento esterno è in polipropilene rinforzato con fibra di vetro (PP GF) per garantire rigidità, lo stelo è in acciaio e la guarnizione della sede è in EPDM: una combinazione collaudata in acqua clorata, nelle linee di dosaggio di sostanze chimiche delicate e nelle applicazioni generali di trattamento delle acque. Il corpo grigio con la caratteristica leva blu rende il modello per piscine facilmente identificabile a colpo d’occhio in un locale tecnico affollato.

Raccordo a flangia e dimensioni

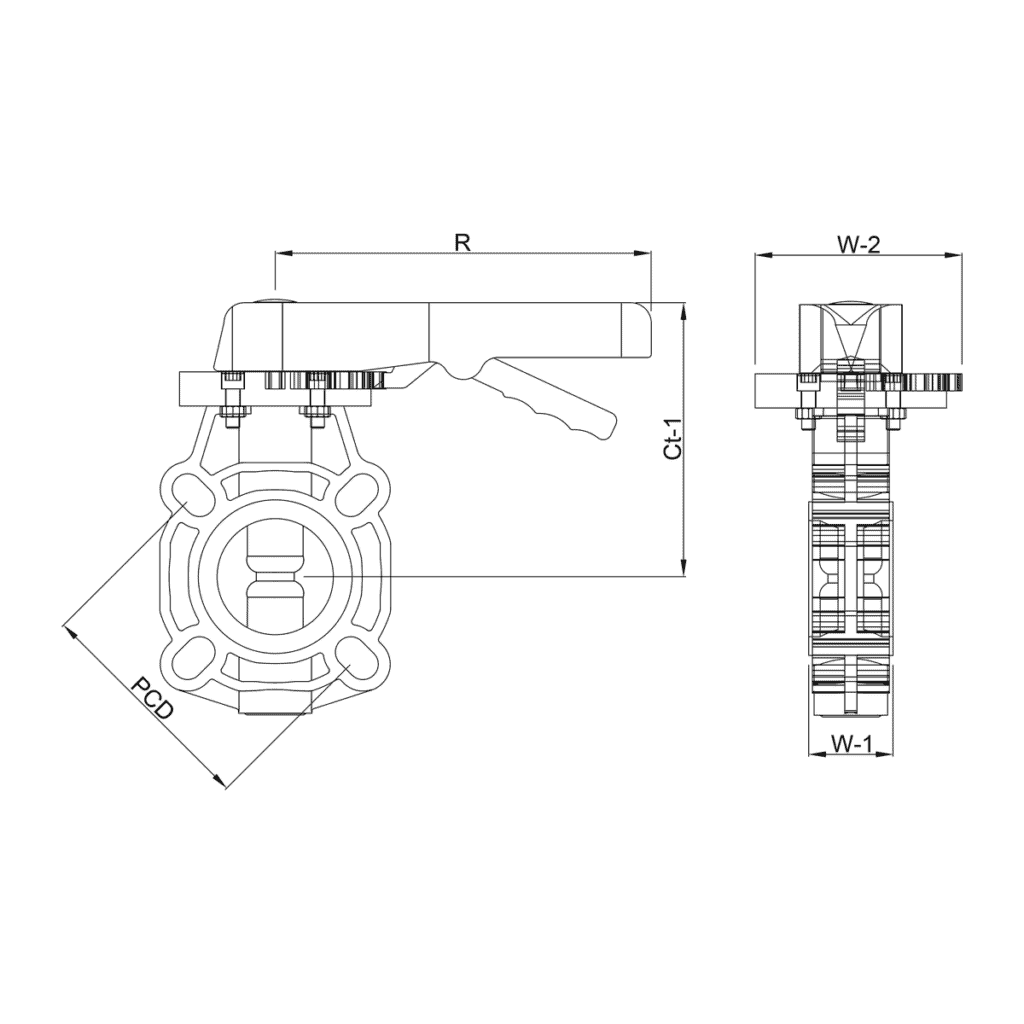

Il modello 7500 si collega direttamente tra flange standard PN10 senza bisogno di adattatori aggiuntivi. Dimensioni chiave misurate dalla superficie della flangia: diametro del cerchio primitivo (PCD) di 125 mm, lunghezza dal centro alla superficie (Ct-1) di 174 mm e raggio complessivo installato (R) di 207 mm. La larghezza da faccia a faccia è di soli 45 mm (W-1), garantendo un ingombro compatto una volta installata. Queste misure sono conformi agli schemi di foratura EN 1092-1 PN10 per DN50, rendendo la valvola perfettamente intercambiabile con le tubazioni metriche esistenti.

Funzionamento e idoneità del locale tecnico

Una semplice leva blu aziona la valvola con un unico giro di 90°, fornendo un’immediata conferma visiva della posizione aperta o chiusa — un vantaggio pratico durante la messa in servizio o l’isolamento dei circuiti di filtrazione della piscina, della pompa di calore o di dosaggio. Il funzionamento a un quarto di giro garantisce una coppia operativa ridotta per questa dimensione di passaggio, riducendo l’affaticamento durante i frequenti cicli stagionali. Le valvole a farfalla azionate a leva di queste dimensioni sono ampiamente utilizzate in impianti di piscine commerciali e domestiche di grandi dimensioni per isolare le entrate e le uscite delle pompe, le linee di bypass e i punti di iniezione dei prodotti chimici.
