Vue éclatée et pièces de rechange de la pompe à chaleur Flotide/MEGA (type 3)

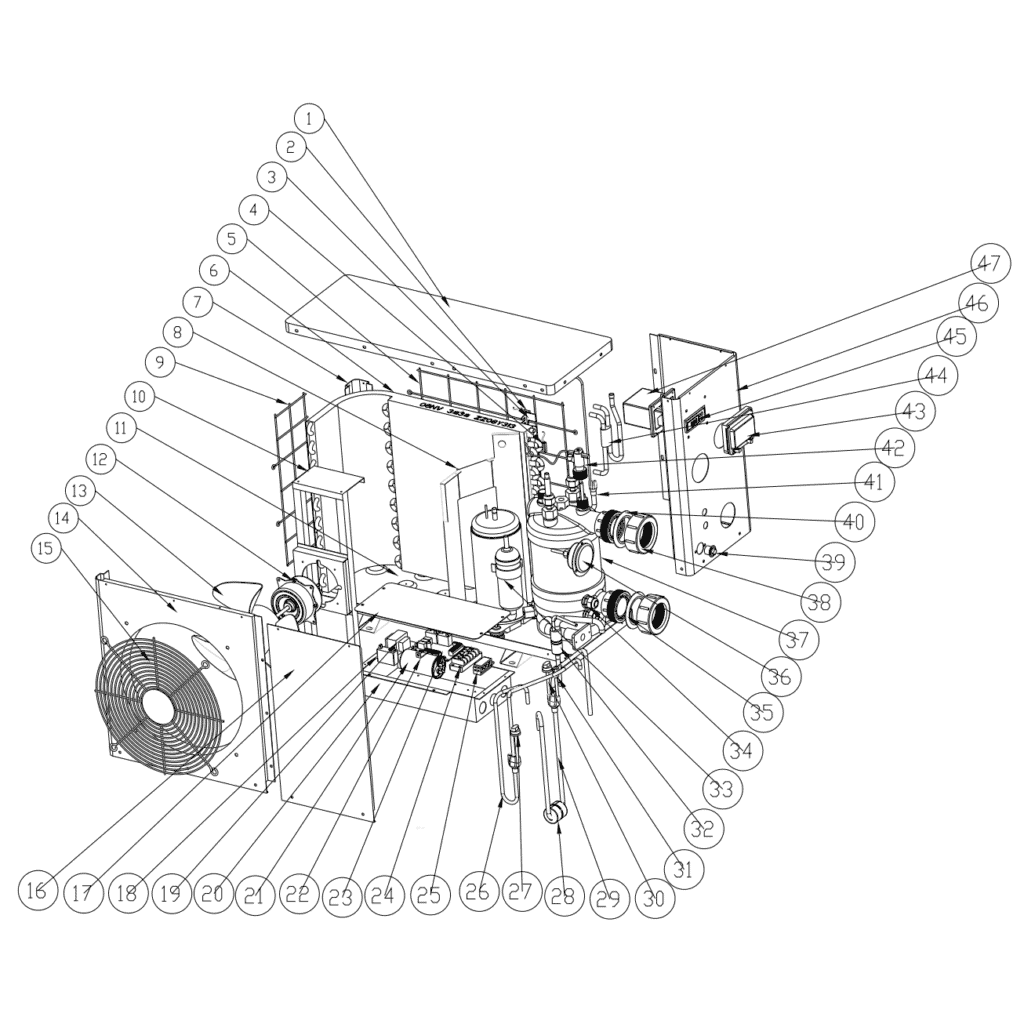

Cette page présente le schéma éclaté officiel et la nomenclature complète de la pompe à chaleur Flotide/MEGA de type 3, référencée sous le numéro de série 7018517. Le schéma couvre tous les principaux sous-ensembles de l'unité, du circuit frigorifique et du coffret électrique jusqu'aux composants de traitement de l'air et aux raccordements d'eau. Que vous soyez un propriétaire de piscine effectuant un simple remplacement de capteur ou un technicien qualifié procédant à une révision du circuit frigorifique, le schéma numéroté et la liste des pièces ci-dessous vous aideront à identifier précisément le composant dont vous avez besoin. Parcourez le schéma de manière systématique : vous devriez pouvoir identifier votre pièce en quelques minutes.

Comment utiliser le schéma numéroté pour trouver votre pièce

Chaque numéro de référence indiqué sur le schéma correspond directement à une ligne numérotée du tableau de la liste des pièces ci-dessous. La méthode la plus fiable consiste à commencer par localiser la zone de l’appareil où vous soupçonnez la panne — par exemple, l’armoire électrique, le circuit d’eau ou la section de traitement de l’air — puis à identifier le numéro de référence correspondant dans cette zone du schéma. Une fois que vous avez le numéro, trouvez la ligne correspondante dans le tableau pour vérifier la description et, le cas échéant, notez la référence à utiliser lorsque vous ajoutez la pièce à votre panier. Portez une attention particulière aux positions comportant un suffixe alphabétique : les positions 4a, 4b, 4c et 4d, par exemple, font toutes partie du même groupe de capteurs, mais chacune correspond à un capteur de température distinct surveillant un point différent du circuit de réfrigérant ou d’eau ; ainsi, choisir la mauvaise variante alphabétique entraînera la commande d’une pièce incorrecte. Certaines positions structurelles — telles que le support du moteur (pos. 10), le plateau de base (pos. 11) ou divers panneaux — ne disposent actuellement pas de référence (SKU) commercialisable, ce qui signifie que ces éléments ne sont pas stockés en tant que pièces de rechange individuelles ; si vous n’êtes pas certain de la disponibilité d’une pièce, vérifiez d’abord la colonne « Référence » avant de nous contacter. Enfin, comparez attentivement la description avec toute étiquette, plaque signalétique ou référence visible sur le composant que vous remplacez, car un même emplacement de montage peut parfois accueillir des composants présentant des caractéristiques électriques ou des dimensions physiques différentes selon le lot de production.

Principaux sous-ensembles remplaçables de la pompe à chaleur Flotide/MEGA (type 3)

Le Type 3 est organisé en quatre grands sous-systèmes, qui sont tous représentés sur le schéma. Le section de traitement de l'air Il est situé en haut de l'appareil et s'articule autour du moteur du ventilateur (pos. 12, YDK-18-6 18 W) et de la pale de ventilateur correspondante (pos. 13, 320 mm × 135 mm), qui aspire l’air ambiant à travers l’évaporateur (pos. 6) afin d’extraire la chaleur. Le circuit de réfrigérant passe de l’évaporateur au compresseur (pos. 33) et à la vanne de détente électronique (pos. 31), et est protégé par un pressostat haute pression calibré entre 3,6 et 4,2 MPa (pos. 27) et d’un pressostat basse pression calibré entre 0,1 et 0,3 MPa (pos. 30) ; un manomètre (pos. 36) permet une surveillance sur site sans outillage supplémentaire. La chaleur est transférée à l’eau de la piscine à l’intérieur de l’échangeur de chaleur (pos. 37), et le débit d’eau est vérifié par le commutateur de débit muni d’un adaptateur à coller (pos. 42) monté sur la tuyauterie de distribution. Le raccordement à l'eau L'ensemble (pos. 38, compression de 50 mm) assure le raccordement au circuit de circulation de la piscine, les bagues en caoutchouc bleues et rouges (pos. 35 et 40) assurant l'étanchéité au niveau de chaque orifice. Le armoire électrique (pos. 20) abrite la carte de commande principale — carte électronique Flotide/MEGA ZK 101 V13 (pos. 23) — ainsi que le transformateur ZHL-03/EL-48 (pos. 19), deux condensateurs de capacités différentes (pos. 18 et pos. 21), ainsi que des borniers distincts pour les alimentations 220–240 V (pos. 24) et 380–400 V (pos. 34), ce qui reflète le fait que le Type 3 est disponible en configurations monophasée et triphasée. L'interaction avec l'utilisateur s'effectue via l'écran LED Flotide/MEGA XK 302 V1 (pos. 45), qui est monté derrière le cache-écran (pos. 47) à l'avant de l'appareil.

Choix entre les différentes variantes et les formats d'emballage

Le groupe de variantes le plus important sur ce schéma est celui des capteurs de température situés à la position 4. Bien qu’ils partagent un format physique commun, les capteurs 4a (température de la conduite T3, réf. 7010533), 4b (température d’entrée d’eau T1, réf. 7010534), 4c (température de sortie d'eau T2, référence 7010535) et 4d (température des gaz de retour T4, référence 7010536) sont chacun étalonnés et positionnés pour un point de mesure spécifique ; le remplacement d’un type de capteur par un autre entraînera une lecture erronée des températures par la carte de commande et un comportement imprévisible de l’appareil. De même, les deux condensateurs du coffret électrique ne sont pas interchangeables : la position 18 est un condensateur de type enfichable carré de 2 µF (réf. 7010416) utilisé sur le circuit du moteur du ventilateur, tandis que la position 21 est un condensateur rond à fils de 25 µF (réf. 7010427) utilisé sur le circuit de démarrage du compresseur — vérifiez toujours la valeur de la capacité et le type de raccordement physique avant de passer commande. Les borniers aux pos. 24 et 34 diffèrent par leur tension nominale (respectivement 220–240 V et 380–400 V) ; vérifiez donc votre tension d’alimentation avant d’en choisir un. Lorsqu’aucune référence n’est indiquée en regard d’une position, cela signifie que ce composant n’est actuellement pas disponible en tant que pièce de rechange individuelle ; veuillez nous contacter et nous vous conseillerons sur la meilleure marche à suivre.
