Vista explosiva i peces de recanvi de la bomba de calor Hydro-Pro, tipus P d'encès/apagat (tipus P26T/32)

Vista explosiva i peces de recanvi de la bomba de calor Hydro-Pro, tipus P d'encès/apagat (tipus P26T/32)

Aquesta pàgina proporciona el diagrama oficial de desglossament i la llista completa de materials (BOM) de la bomba de calor Hydro-Pro, tipus P On/Off, que cobreix el model P26T/32 (referència de fàbrica Hydro-Pro). 7024531). El P26T/32 és una bomba de calor d'aire de tres fases On/Off dissenyada per a piscines, amb un armari ABS, un intercanviador de calor de titàni i refrigerant R32. Tant si ets un tècnic de piscina a la sala de màquines com un propietari que realitza el manteniment rutinari, el diagrama mostra tots els components interns i externs perquè puguis localitzar amb precisió la peça exacta que necessites. Segueix les posicions numerades a continuació i tindràs el teu SKU a punt per demanar en qüestió de minuts.

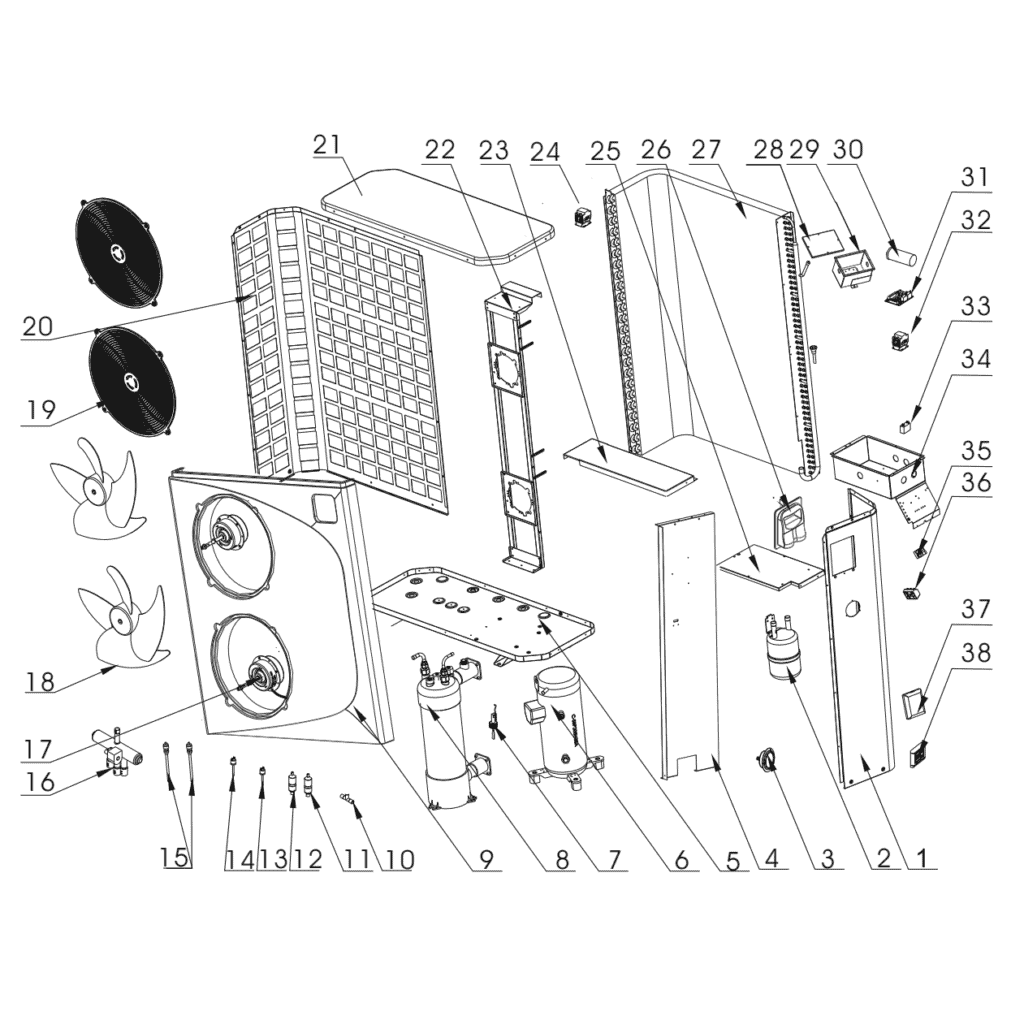

Com utilitzar el diagrama numerat per trobar la teva peça

Cada número de referència imprès al diagrama correspon directament a una fila de la taula de la llista de peces d'aquesta pàgina — localitzeu la zona de la unitat on s'ha produït la fallada o el desgast, anoteu el número de posició imprès al costat d'aquest component i, a continuació, cerqueu la fila corresponent a la BOM per obtenir l'SKU. Tingueu en compte que alguns números de posició porten un sufix de lletra per denotar una variant: la posició 30 d'aquest diagrama, per exemple, es divideix en trenta-a i trenta-b, cadascun amb una versió diferent del controlador PC 1001, així que confirmeu quina variant s'hi ha instal·lat abans de fer la comanda. Algunes posicions — especialment els panells estructurals, les cobertes i els components del circuit de refrigerant — encara no tenen un SKU en estoc al nostre lloc web; si una fila no mostra cap SKU, contacteu directament amb el nostre equip i us aconseguirem la peça. La posició 36 de la llista de materials (BOM) agrupa diversos accessoris més petits, com ara sensors, peus de goma i un acoblador de unió, així que llegiu aquesta línia amb atenció abans de suposar que es tracta d'una única peça. Finalment, tingueu en compte que la posició 10 apareix dues vegades en les dades d'origen: una per a la connexió de tres vies (un racor de refrigerant) i una altra per a un cable d'extensió d'un metre (SKU 7025168). Reviseu amb atenció la zona del diagrama i la descripció per assegurar-vos que demaneu l'article correcte per a la vostra aplicació.

Assemblees principals substituïbles de la bomba de calor Hydro-Pro tipus P d'encesa/apagada (P26T/32)

El circuit de refrigeració és el cor de la unitat i se centra en el compressor a la posició 6 (QXFS-H59sN345A), suportat per la vàlvula inversora de 4 vies (pos. 16) que canvia la unitat entre els modes de calefacció i de descongelació, i dos interruptors de seguretat de refrigerant: l'interruptor de baixa pressió a la posició 13 (0,3 MPa / 0,15 MPa, SKU 7011009) i l'interruptor d'alta pressió a la posició 14 (3,2 MPa / 4,4 MPa, SKU 7011008). El manòmetre en la posició 3 (0–65 bar, SKU 7024868) permet a un tècnic llegir la pressió del costat del refrigerant sense alterar el circuit, mentre que la vàlvula d'agulles en la posició 15 (SKU 7006466) és la presa de servei per al treball amb refrigerant. El circuit d'intercanvi de calor és gestionat pel intercanviador de calor de titani en la posició 8, específic per al P26/32 (SKU 7024878), que transfereix la calor del refrigerant a l'aigua de la piscina; l'interruptor de flux d'aigua a la posició 7 (adaptador de cola de 32 mm, SKU 7006471) protegeix la unitat confirmant la circulació de l'aigua abans que el compressor pugui funcionar. El muntatge de la part d'aire consisteix en l'evaporador (pos. 27), el motor del ventilador axial a la posició 17 (45 W YDK45-6, SKU 7024870), les quatre pales del ventilador de 440 mm a la posició 18 (SKU 7011024), la seva reixeta protectora del motor (pos. 19) i el suport del motor del ventilador (pos. 22), que treballen conjuntament per aspirar l'aire ambient a través de la bobina de l'evaporador. El recinte elèctric acull el controlador PC 1001 (pos. 30a/30b), el contactor de CA per al compressor (pos. 24), el contactor de CA per a la bomba d'aigua (pos. 31), el condensador de 3 µF de forma quadrada a la posició 32 (SKU 7010417), i els connectors de cablejat a les posicions 34 (de 2 vies, SKU 7011019) i 35 (de 5 vies, SKU 7011025). El interfície d'usuari és l'assemblatge de la pantalla tàctil LCD amb Wi-Fi integrat a la posició 1 (SKU 7016596), muntat al panell frontal (pos. 9). El estructura d'armari — panell dret (pos. 2), panell de separació central (pos. 4), xassís (pos. 5), panell frontal (pos. 9), panell posterior (pos. 20), panell de suport (pos. 23) i tapa superior a la posició 21 (1.115 × 430 mm, SKU 7033048) — protegeix tots els conjunts interns i dona forma a la unitat.

Tria entre variants i mides de paquet

La decisió de variant més important d'aquest diagrama és a la posició 30: la trenta-a El controlador (SKU 7027828) és la versió construïda específicament per al P26T/32, mentre que trenta-b (SKU 7026538) és una versió de muntatge més ampli de la mateixa placa PC 1001. Instal·lar la variant de controlador incorrecta pot provocar una calibratge de sensors erroni o un comportament del programa incorrecte, així que sempre compari el número de peça imprès a la seva placa existent abans de fer la comanda. Quan la BOM fa referència a components del circuit de refrigerant com els pressòstats (pos. 13 i 14), tingueu en compte que les pressions nominals són toleràncies d'enginyeria precises: substituir un pressòstat amb un punt d'actuació diferent afectarà tant l'envolta de protecció com, potencialment, la certificació de seguretat de la unitat. Per a les peces estructurals i estètiques sense SKU a la llista (panells, cobertes, la caixa a prova d'explosió a les posicions 28 i 29), els criteris de selecció crítics són les dimensions i la designació de model; si esmenta la referència de fàbrica 7024531 en contactar amb nosaltres, s'assegurarà que està consultant la generació correcta de peces d'armari.
